Модельный ряд

Контактный телефон для консультаций: +38 (044) 206 52 28

Для надежного обеспечения дешевой электрической и тепловой энергией вашего предприятия предлагаем вам когенерационные газопоршневые электростанции немецкой компании MWM GmbH (в прошлом DEUTZ Power Systems) — известного мирового производителя газовых и дизельных двигателей и комплектных мини-ТЭЦ в диапазоне единичных мощностей от 400 до 4500 кВт (0,4 - 4,5 МВт). С помощью наших агрегатов можно покрыть диапазон мощностей от 300 кВт до 60 МВт для децентрализованного энергоснабжения.

Когенерационные мини-ТЭЦ MWM (ДОЙТЦ) нашли свое применение во многих отраслях промышленности и муниципальном секторе. К примеру, в Западной Европе до 20% промышленных и муниципальных потребителей электроэнергии и тепла используют выгоды и преимущества собственных мини-ТЭС.

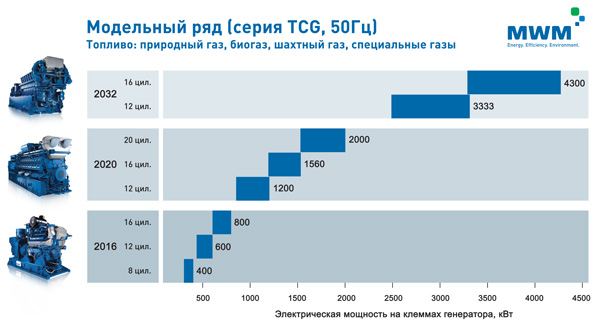

диапазон мощностей когенерационных агрегатов MWM

Диапазон единичных мощностей энергетических агрегатов MWM

Газопоршневые энергетические агрегаты MWM разделены на 3 основные серии:

  1. TCG 2032 (3333 - 4500 кВт макс. единичной мощности), см. описание >>
  2. TCG 2020 (1200 - 2000 кВт макс. единичной мощности), см. описание >>
  3. TCG 2016 C (400 - 800 КВт макс. единичной мощности), см. описание >>

Особняком стоит серия TCG 2020 K (1125 - 1500 кВт макс. единичной мощности), специально оптимизированная для работы в островном режиме. см. описание >>

Технические преимущества:

1. Высокая эффективность
Механическим источником выработки энергии в предлагаемых когенерационных установках является приводной газопоршневой V-образный двигатель немецкой компании «MWM GmbH» (135-летний опыт двигателестроения, см. историю) с коэффициентом использования топлива порядка 90%. Электрический КПД достигает 42,2...44,2 %, а тепловой — 43,3...45,2%. Такая эффективность использования топлива является самой высокой в теплоэнергетике и практически в 1,5 раза превосходит эффективность использования топлива на работающих в Украине паротурбинных теплофикационных энергоблоках. О достоинствах когенерации детально описано здесь.

2. Низкие эксплуатационные затраты
Газопоршневые агрегаты MWM весьма экономичны: расход природного газа – не более 0,24...0,25 м3/кВт·ч, а моторного масла – 0,15...0,3 г на выработку 1 кВт·ч электроэнергии с попутным получением 427...4160 кВт фактически бесплатной тепловой энергии в виде горячей воды 90...110 °С, а также пара (в котле-утилизаторе) на технологические нужды производства.

3. Снижение затрат на техническое обслуживание
Предлагаемые установки MWM имеют ресурс до капитального ремонта до 80000 часов, а полный срок службы достигает 25 лет. Самый мощный агрегат MWM (4,5 МВт, серия TCG 2032 V16) – 16-ти циллиндровый и работает с частотой вращения 1000 об/мин. Это означает: больший срок эксплуатации, существенное снижение затрат на техническое обслуживание (меньшее количество свечей для замены, меньшее количество деталей работающих в режиме переменных нагрузок), более быструю окупаемость.

4. Возможность работы на самых сложных газах

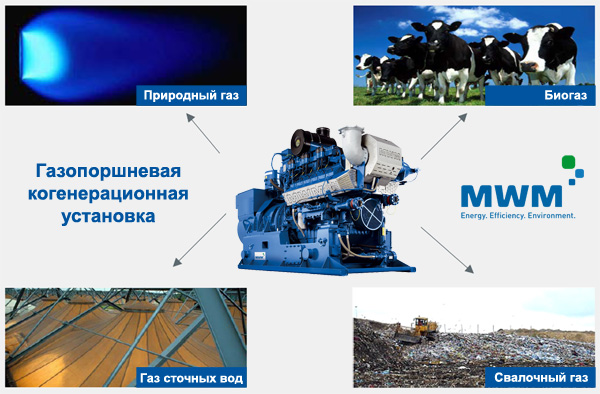

виды используемого топлива в газопоршневых установках MWM

Кроме природного газа в качестве топлива могут быть использованы и другие виды газов:

  • биогазы,
  • газ очистных сооружений сточных вод,
  • свалочный газ,
  • шахтный газ,
  • доменный газ,
  • коксовый газ и пр.

Мы гордимся тем фактом, что наши когенерационные установки могут устойчиво работать на газообразном топливе с содержанием метана от 25% (пример: угольная шахта Pniowek в Польше (а также установки в г. Майнц, Германия) с 2 х TCG 2032 V16 способными работать на шахтном газе с содержанием метана всего 25%!!!).

Кроме того, газопоршневые агрегаты MWM GmbH могут работать на газах с низкими значениями метанового индекса (MN ≥ 33) и теплотворной способности (от 3 кВт·ч/нм3). А применение технологии сжигания обедненной смеси значительно сокращает содержание вредных веществ в выхлопе.

5. Работа на газе сетей низкого и среднего давления
Еще одним нашим козырем является работа газопоршневого двигателя MWM на газе сетей низкого и среднего давления: 20 - 300 мбар (0,02 - 0,3 ати или кгс/см2). Т.е. наши когенерационные агрегаты не нуждаются в применении специального дорогостоящего дожимного компрессора на газовой магистрали, что удешевляет проект когенерационной утстановки в целом.

6. Возможность работы с переменными нагрузками без ограничений ресурса
Существенным достоинством когенерационных установок MWM является их адаптированность к переменному суточному графику электрической нагрузки. MWM GmbH гарантирует работу газопоршневых агрегатов на нагрузках от 100% до 50% (включительно) без каких-либо ограничений срока эксплуатации, а также возможность производить по одному пуску агрегата в сутки (к примеру, останов когенерационной ТЭЦ на ночь с последующим пуском утром) без сокращения моторесурса.

Мы будем рады предоставить вам дополнительную информацию, дать ответы на интересующие вас вопросы и
подготовить коммерческое предложение в соответствии с заполненным опросным листом опросный лист.

3333-4500 кВт

tcg 2032

Серия TCG 2032

  • Электрическая мощность: 3333 – 4500 кВт при 1000 об/мин (50 Гц)
  • Тепловая мощность: 3208 – 4176 кВт
  • Современные 12- и 16-цилиндровые V-образные газовые двигатели.
  • Турбонаддув и двухступенчатое охлаждение смеси.
  • Мощность потребления топлива: 7584 – 10220 кВт
  • Расход газа: 798 – 1075 нм3 *
  • Давление газа на входе в двигатель: 0,02 – 0,3 кгс/см2 (20 - 300 мбар).
  • Технология 4-х клапанной индивидуальной головки для каждого цилиндра.
  • Центрально расположенная свеча зажигания с интенсивным охлаждением гнезда свечи.
  • Модульная система цилиндра: головка, цилиндровая втулка, система охлаждения, поршень и шатун – проста и удобна в  уходе.
  • Электрический КПД: до 44,6 %
  • Тепловой КПД: до 42,5 %
  • Содержание вредных веществ в отработанных газах регулируется  изменением температуры в камере сгорания.
  • Низкооборотный двигатель: больший срок эксплуатации и снижение затрат на техобслуживание.
  • детальные технические характеристики >>

* - расчетная величина при удельной теплоте сгорания газа – 9,5 кВт·ч/нм3 (8180 ккал/нм3)

1200-2000 кВт

tcg 2020

Серия TCG 2020

  • Электрическая мощность: 1200 – 2000 кВт при 1500 об/мин (50 Гц)
  • Тепловая мощность: 1197 – 1990 кВт
  • Электрическая мощность при работе на специальных газах (биогаз, свалочный газ и пр.) не снижается по сравнению с таковой на природном газе.
  • Современные 12-, 16- и 20-цилиндровые V-образные газовые двигатели.
  • Турбонаддув и двухступенчатое охлаждение смеси.
  • Мощность потребления топлива: 2744 – 4583 кВт
  • Расход газа: 289 – 482 нм3 *
  • Давление газа на входе в двигатель: 0,02 – 0,2 кгс/см2 (20 - 200 мбар)
  • Технология 4-х клапанной индивидуальной головки для каждого цилиндра.
  • Центрально расположенная свеча зажигания с интенсивным охлаждением гнезда свечи.
  • Модульная система цилиндра: головка, цилиндровая втулка, система охлаждения, поршень и шатун – проста и удобна в  уходе.
  • Электрический КПД: 43,3 – 43,7 %
  • Тепловой КПД: 43,3 – 44,0 %
  • Содержание вредных веществ в отработанных газах регулируется  изменением температуры в камере сгорания.
  • Возможность поставки клиентам в контейнерном исполнении.
  • детальные технические характеристики >>

* - расчетная величина при удельной теплоте сгорания газа – 9,5 кВт·ч/нм3 (8180 ккал/нм3)

400-800 кВт

tcg 2016

Серия TCG 2016 C

  • Электрическая мощность: 400 – 800 кВт при 1500 об/мин (50 Гц)
  • Тепловая мощность: 427 – 855 кВт
  • Электрическая мощность при работе на специальных газах (биогаз, свалочный газ и пр.) не снижается по сравнению с таковой на природном газе.
  • Современные 8-, 12- и 16-цилиндровые V-образные газовые двигатели.
  • Турбонаддув и двухступенчатое охлаждение смеси.
  • Мощность потребления топлива: 948 – 1891 кВт
  • Расход газа: 100 – 199 нм3 *
  • Давление газа на входе в двигатель: 0,02 – 0,2 кгс/см2 (20 - 200 мбар)
  • Технология 4-х клапанной индивидуальной головки для каждого цилиндра.
  • Центрально расположенная свеча зажигания с интенсивным охлаждением гнезда свечи.
  • Модульная система цилиндра: головка, цилиндровая втулка, система охлаждения, поршень и шатун – проста и удобна в  уходе.
  • Электрический КПД: 42,2 – 42,3 %
  • Тепловой КПД: 45,0 – 45,2 %
  • Содержание вредных веществ в отработанных газах регулируется  изменением температуры в камере сгорания.
  • Возможность поставки клиентам в контейнерном исполнении.
  • детальные технические характеристики >>

* - расчетная величина при удельной теплоте сгорания газа – 9,5 кВт·ч/нм3 (8180 ккал/нм3)
