Когенерационная установка может быть исполнена:

исполнение для размещения внутри зданияконтейнерное исполнениеблочно-модульное исполнение агрегатов серии 2032


1) Для помещения (т.н. "открытая компоновка" внутри здания):

когенерация, ТЭЦ MWM, газопоршневые агрегатыкогенерация, ТЭЦ MWM, газопоршневые агрегатыкогенерация, ТЭЦ MWM, газопоршневые агрегаты

В капитальном помещении находятся всегда:

  • агрегат (газопоршневой двигатель MWM и электрогенератор);
  • водо-водяные теплообменники утилизации тепла;
  • глушитель уходящих (выхлопных) газов с катализатором;
  • котёл-утилизатор;
  • система смазки;
  • система питания собственных нужд, автоматики и синхронизации;
  • распредустройство и силовой щит управления;
  • система забора и отвода воздуха с шумоглушением.

За пределами здания на открытом воздухе находятся:

  • воздушный аварийный охладитель "сухая градирня" (для охлаждения охлаждающей жидкости двигателя в период недостаточной тепловой нагрузки по сетевой воде или ее отсутствия);
  • воздушный охладитель наддувочной газовоздушной смеси "сухая градирня" (интеркулер).

Пример компоновки мини ТЭЦ MWM

Выполнение трубной обвязки и прокладки кабелей между компонентами установки производится на объекте.
Маслобак может быть смонтирован за пределами помещения.


2) Контейнерное исполнение

когенерация, ТЭЦ MWM, газопоршневые агрегатыкогенерация, ТЭЦ MWM, газопоршневые агрегатыкогенерация, ТЭЦ MWM, газопоршневые агрегаты

Все то, что в случае (1) располагается в помещении, заключено в стальной шумопоглощающий всепогодный контейнер с дверями для временного нахождения внутри с целью обслуживания. При этом на заводе-изготовителе выполнена вся прокладка трубопроводов и кабельная обвязка, а также испытание комплектной электростанции. Панель контроля и автоматики, а также силовой щит управления располагаются также в контейнере, но отделены от машинного блока шумопоглощающей перегородкой. В отдельных случаях силовой щит управления и распредустройство может находиться в дополнительном контейнере.

За пределами контейнера или на его крыше находятся:

  • воздушный аварийный охладитель (для охлаждения охлаждающей жидкости двигателя в период недостаточной тепловой нагрузки по сетевой воде или ее отсутствия);
  • воздушный охладитель надувочной газовоздушной смеси (интеркулер);
  • глушитель уходящих (выхлопных) газов с катализатором и котел-утилизатор.

Все компоненты контейнерной установки идеально рассчитаны и оптимально скомпонованы для обеспечения минимальных габаритных размеров. В результате, имея стандартные для контейнерных установок MWM габариты: 3 × 3 × 11...13 м (ширина × высота × длина) включая генератор, вспомогательное оборудование и распределительное устройство, вся когенерационная установка не только удобна для обслуживания, но также гарантирует легкую транспортировку, быструю установку и подключение на площадке заказчика. Внутреннее наполнение контейнеров предлагаем изучить используя нижеприведенные сферические фото-модели:

Для поворота на 360° двигайте изображение при зажатой левой клавише мыши. Для масштабирования используйте колесо мыши.
Для полноэкранного просмотра кликните в левом нижнем углу.

При изготовлении всепогодного тепло- и звукоизолирующего контейнера применяется конструкция внешних стенок тонкого и гладкого исполнения. Это позволяет максимально увеличить полезный внутренний объем контейнера при соответствии всем требованиям по звуко- и теплоизоляции.

В контейнерном исполнении клиентам предлагаются только агрегаты серий TCG 2016 C, TCG 2020 и TCG 2020 K.

Таблица 1 — Стандартные размеры когенерационных установок MWM в контейнере (без учёта высоты дымовой трубы)

Серия приводного
газопоршневого двингателя
Ширина,
м
Высота,
м
Длина,
м
Вес,
кг
TCG 2016 V08 C 3,0 3,0 10,973 25 000
TCG 2016 V12 C 3,0 3,0 12,192 25 000
TCG 2016 V16 C 3,0 3,0 12,192 28 000
TCG 2020 V12
3,0 3,0 13,5 41 000
TCG 2020 V16
3,0 3,0 14,0 44 000
TCG 2020 V20
3,2 3,2 15,0 45 000


3) Блочно-модульное исполнение серии TCG 2032 (3333 кВт - 4300 кВт)

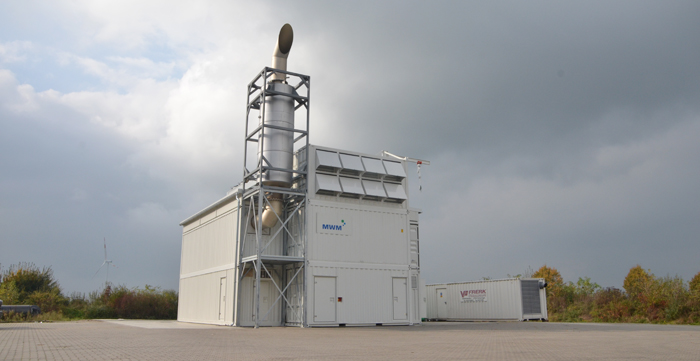

Начиная с 2014 года, для когенерационных установок большой мощности (серия TCG 2032, от 3 МВт единичной мощности) компания MWM предлагает специальный быстросборный блочно-модульный вариант исполнения. Концепт представляет собой скомпонованный набор из нескольких контейнеров, соединенных друг с другом, в которых размещено вспомогательное оборудование энергоблока.

блочно-модульная конструкция

блочно-модульная концепция

Стенки контейнеров образуют собой машзал для размещения газопоршневого агрегата. Все что требуется от заказчика — наличие фундамента. Все основные компоненты установки монтируются в 12 дневный срок.

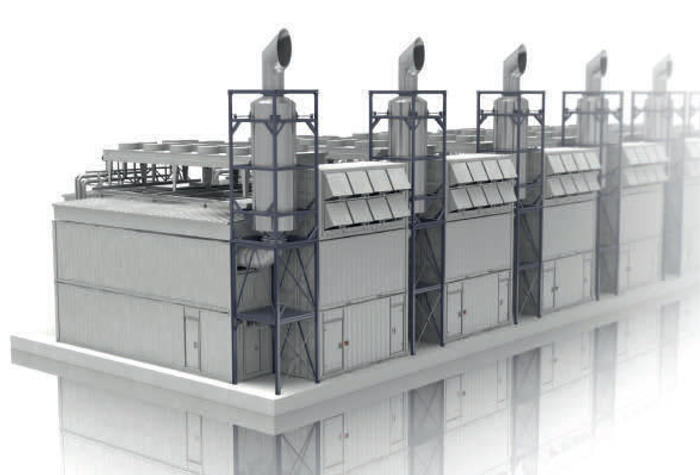

Когенерационная электростанция в блочно-модульном исполнении, путем пристройки новых модулей, может быть пошагово расширена вплоть до 6 энергоблоков. Суммарная элдектрическая мощность всей электростанции в данном случае составит 25,8 МВт.

блочно-модульная когенерационная установка

Детальные характеристики агрегатов серии TCG 2032

Мы будем рады предоставить вам дополнительную информацию, дать ответы на интересующие вас вопросы и
подготовить коммерческое предложение в соответствии с заполненным опросным листом опросный лист.
