Главным компонентом когенерационной установки является энергетический агрегат, представляющий собой соединенные друг с другом через муфту приводной газопоршневой (или дизельный опционально) двигатель и электрогенератор, которые вместе расположены на стальной раме и представляющие собой моноблок. Рама может еще использоваться как дополнительная емкость для увеличения объема маслосистемы двигателя, что в связи с этим увеличивает интервалы замены масла.
Приводной газопоршневой V-образный двигатель фирмы «MWM GmbH» (Германия) является механическим источником выработки энергии. При этом коэффициент использования топлива достигает порядка 90%. Такая эффективность использования топлива является самой высокой в теплоэнергетике и практически в 1,5 раза превосходит эффективность использования топлива на работающих в Украине паротурбинных теплофикационных (когенерационных) энергоблоках.
Электрогенератор (синхронный, трехфазный) является источником электрической энергии. Электрогенератор приводится в движение упомянутым газопоршневым двигателем MWM с числом оборотов 1500 об/мин (для электрической мощности до 2000 кВт включительно) и 1000 об/мин (для электрической мощности 3333 кВт и 4300 кВт). Обратите внимание, самый мощный агрегат MWM (4,3 МВт) — 16-ти циллиндровый и работает с частотой вращения 1000 об/мин. Это означает больший срок эксплуатации, существенное снижение затрат на техническое обслуживание, а, следовательно, более быструю окупаемость.
Электрический КПД когенерационной установки MWM достигает 43,7%.
Источником тепловой энергии является сам приводной двигатель (когда находится в работе), а точнее горячее масло (+90 ºС ), горячая охлаждающая жидкость ( +90 ºС ) и горячие выхлопные газы ( от + 450 ºС до + 500 ºС ). Тепловой к.п.д. наших когенерационных установок составляет около 43-45 %.
Кроме энергетического агрегата, когенерационная установка MWM GmbH включает в себя также:
- Систему утилизации тепла от масла, охлаждающей жидкости (пластинчатый теплообменник жидкость-жидкость) и выхлопных газов — котел-утилизатор (жаротрубный теплообменник газ- жидкость, где газ течет в трубном пространстве)
- Систему смазки (маслобак с насосами и арматурой для автоматического доливания масла в систему)

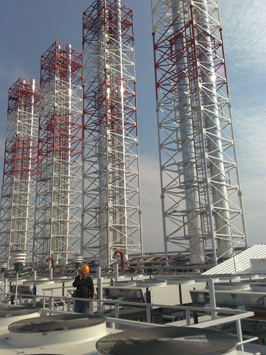

- Система выхлопа и очистки выхлопных газов (шумоглушители с СО-катализаторами)
- Система питания собственных нужд когенерационной ТЭЦ
- Система подачи топливного газа
- Система забора и отвода воздуха в помещении с шумоглушением
- Распределительное устройство и силовой щит управления
- Система общей автоматики и синхронизации, см. описание >>
- Система аварийного охлаждения ("сухие градирни") и охлаждения газовоздушной смеси (встроенный теплообменник и "сухие градирни"). "Сухая градирня" — пластинчатый радиатор из оребрённых трубок с принудительной воздушной тягой.
Для примера, приведем схему интеграции когенерационной установки в систему энергоснабжения потребителей с применением пикового водогрейного котла:

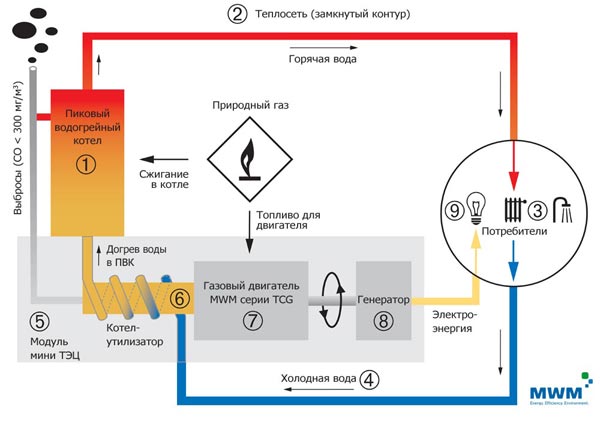

Пиковый водогрейный котел или котёл-утилизатор с дожигом (1) в зимний период догревает сетевую воду системы централизованного теплоснабжения путем сжигания природного газа. Нагретая вода по системе трубопроводов (2) направляется к конечному потребителю. Потребители используют эту воду для нужд горячего водоснабжения и отопления (3). Охлажденная таким образом вода (4) возвращается на мини ТЭЦ. На мини ТЭЦ (5) уходящие газы когенерационной установки MWM GmbH (газовый двигатель серии TCG) снова нагревают сетевую воду в пассивном котле-утилизаторе. Нагретая в котле-утилизаторе вода, догревается до более высоких температур в пиковом водогрейном котле (или включается в работу горелка, в случае применения котла-утилизатора с дожигом). Газовый двигатель (7), в свою очередь, вращает электрогенератор (8), который вырабатывает электроэнергию для потребителя (9).
Описанная выше схема успешно реализована компанией MWM GmbH для энергоснабжения городка Friedrichshagen в пригороде Берлина (см. проект Фридрихсхафен).
Мы будем рады предоставить вам дополнительную информацию, дать ответы на интересующие вас вопросы и
подготовить коммерческое предложение в соответствии с заполненным опросным листом .
